| ダイヤモンド | PCD (ダイヤモンド焼結体) |
サファイア, ルビー |
超硬合金 | アルミナ | ジルコニア | 石英ガラス | ||
|---|---|---|---|---|---|---|---|---|
| 物理的性質 | 組成 | C | C＋バインダー | Al2O3 | WC+Co | Al2O3 | ZrO2 | SiO2 |
| 比重 | 3.515 | 3.9～4.1 | 3.98 | 14.7～15.1 | 3.6～4.1 | 6.0～6.1 | 2.2 | |
| 構造 | 立方晶 | 焼結体 | 六方晶 | 焼結体 | 焼結体 | 焼結体 | 非晶質 | |
| 機械的性質 | 引張強さ GPa |
1～4 | 1.3 | 0.5 | 0.8～1.7 | 0.12～0.21 | 0.14 | 0.05 |
| 曲げ強さ GPa |
N.A. | 1.1～2.6 | 0.5～0.7 | 2.4～2.6 | 0.2～0.7 | 0.8～1.7 | 0.06 | |
| 圧縮強さ GPa |
6～11 | 6.9～7.6 | 3.0～3.4 | 6.1 | 2.5～4.4 | 2.9～3.9 | 1.1 | |
| ヤング率 GPa |
1,000～1,100 | 776～920 | 350～470 | 620～640 | 260～380 | 180～220 | 72～82 | |
| 硬さ | HK 6,000～11,000 | HV 6,000～12,000 | HK 1,500～2,000 | HK 1,700 | HV 1,000～2,300 | HV 1,200～1,500 | HK 590～620 | |
| 熱的性質 | 熱伝導率 W/(m･K) |
600～2,000 | 400～500 | 40 | 80 | 17～33 | 1.7～2.9 | 1.3 |
| 線膨張率 10-6/K |
1～4 | 4～6 | 5～9 | 5 | 7～8 | 8～10 | 0.4～0.6 | |
| 電気的性質 | 電気抵抗率 Ω･m |
106～1018 | 1.4×10-4 (放電加工可能) |
106～1013 | 10-7 | 1012～ | 1012～ | 1012～ |

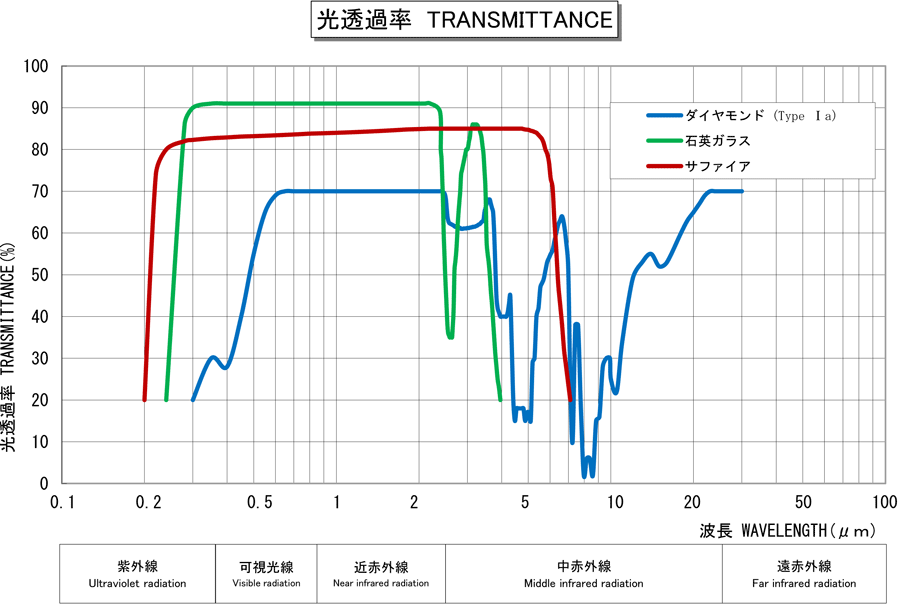

| 光学的性質 | 屈折率 (589.3nm) |
2.417 | -- | C軸⊥ 1.768 | -- | -- | -- | 1.458 |
| C軸∥ 1.760 | ||||||||
単位換算式： 1kgf/mm2=0.0098GPa、1dyn/cm2=0.1Pa、1cal/(cm･sec･℃)=418.4W/(m･K)
※この表のデータはあくまで参照用で当社製品に使われる素材の仕様を保証するものではありません。製品設計にこれらのデータを決して用いないようにお願いします。
