微細の世界で、大きな仕事を。
ものづくりの多様化に応える精密加工技術
当社は、1894年の創業以来、工業用宝石加工を行ってまいりました。ダイヤモンド、サファイア、ルビーの様な宝石材料は、単結晶特有のシャープなエッジを形成することができます。その特性を生かし、当社では一貫して微細・精密加工技術を磨き、時代のニーズに合った製品を送り出してきました。
当社が得意とする微細・精密穴加工技術、微細・精密先端加工技術。これらは優れた面加工技術によりシャープに高精度に形成することが可能で、穴加工・先端加工・面加工を複合させた精密加工技術をご提案いたします。
穴加工
高精度・微小 穴加工
流体ノズルやガイドとして性能を発揮する滑らかな内面形状と内面研磨加工技術
特徴
内面品質
- 穴内面研磨精度：Ra0.2µm以下の研磨加工
- ガイドや流体ノズル等として使用できる滑らかな内面形状加工
[ルビー] 穴加工データ
極小径加工
材質：単結晶ルビー
極小径の穴を非常に高い真円度で仕上げています。

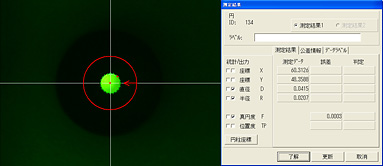

[ルビー穴加工] 穴径φ41.5µm 真円度0.3µm
穴加工画像
ダイヤモンド穴加工断面
サファイア穴加工断面
超硬合金穴加工断面
セラミックス穴加工断面
先端加工
レコード針から続く 先端加工
高い寸法精度
ナノオーダーの形状制度

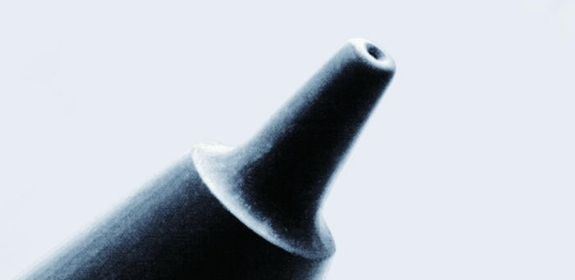

ナノサイズの先端加工
チッピングレスのシャープなエッジ加工
特徴
精度
- 先端Rの形状精度：P-V値=0.2µm～
- 先端R寸法精度：SR±1µm～
先端加工データ
先端R加工
材質：単結晶ダイヤモンド
微小なR形状
高精度なR形状精度

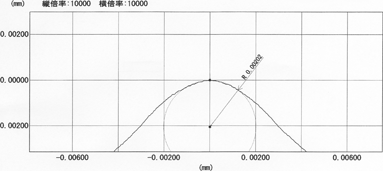

［ダイヤモンド研磨］ 先端R2.02µm
先端加工画像
ダイヤモンド先端加工
ダイヤモンド四角錐加工
超硬合金先端加工
ダイヤモンド三角錐加工
面加工
単結晶材料の特性を活かす 面研磨加工
平面研磨だけでなく円筒研磨やテーパー面の研磨加工など、様々な面研磨加工が可能
特徴
- 平面加工面粗度：Ra0.001µm～の研磨加工（参考値、材質などにより異なります）
- 円筒外周面加工面粗度：Ra0.01µm～（参考値、材質などにより異なります）
面加工データ
サファイア平面研磨加工
センサーの窓材などの使用に十分な表面粗さに仕上げます。

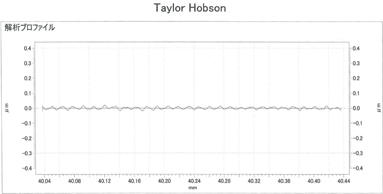

［サファイア平面研磨］ 表面粗さRa0.0064µm
面加工画像
ダイヤモンド平面研磨加工
セラミックス平面研磨加工
サファイア円筒研磨加工
超硬合金テーパー面研磨加工
精密加工技術
当社の精密加工技術を素材毎の切り口からご紹介します。

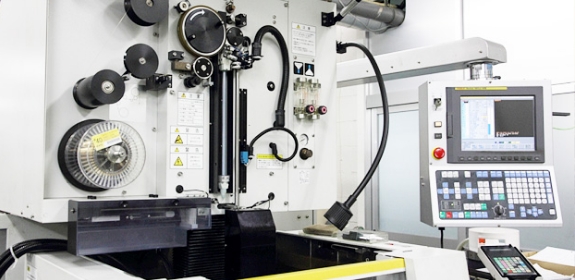

主要設備
当社の精密加工を支える主要設備を製造設備・計測器に分けてご紹介します。
