ダイヤモンド焼結体（PCD）加工

• 特性
• 加工
• 使用用途例

特性

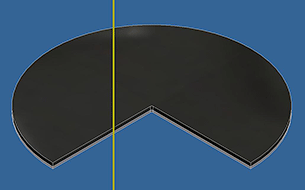

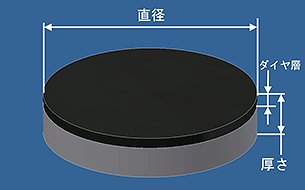

ダイヤモンド焼結体（PCD）は、ダイヤモンド粒子を金属系のバインダーで高温高圧化で焼き固めた多結晶材料です。超硬合金のベース上にダイヤモンド層が形成された円盤から、ワイヤ放電加工機で所定の大きさに切り出して加工します。単結晶ダイヤモンドは大きさが限られてしまうため、大面積が必要な場合などに有効です。また、PCDは導通があるため放電加工が可能で、形状の自由度が高く単結晶では難しい異形状加工も可能です。

組成	C＋バインダー
構造	焼結体
機械的特性 ※参考値	引張強さ　1.3GPa 曲げ強さ　1.1～2.6GPa 圧縮強さ　6.9～7.6GPa ヤング率　776～920GPa 硬さ　HV 6,000～12,000
特長	地球上で最も硬いダイヤモンドの粒子を焼結しており高硬度。 耐摩耗性に優れいている。 単結晶ダイヤモンドでは難しい大面積を使用できる。 金属バインダにより導電性があり、放電加工が可能。 高い熱伝導率。 多結晶構造のため等方性で全方位で均一な特性を示します。

加工

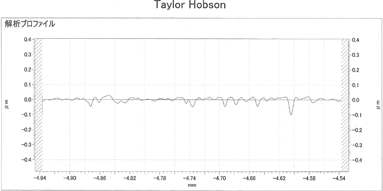

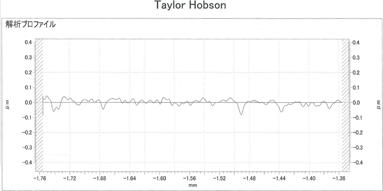

ダイヤモンド焼結体加工データ

使用用途例
