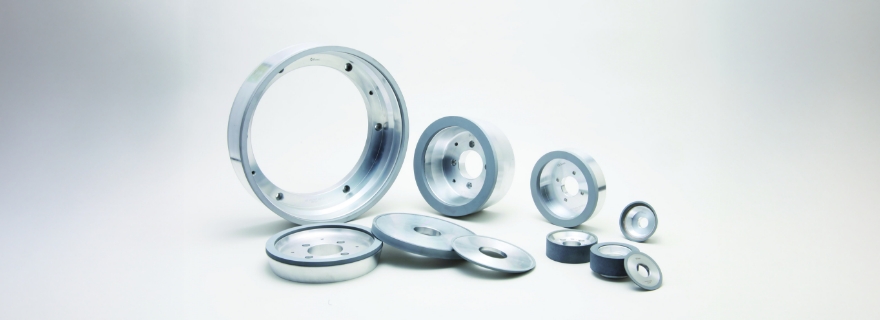

ビトリファイドボンドダイヤモンドホイール

優れた切れ味で高能率な
ダイヤモンドホイール

ビトリファイドボンドダイヤモンドホイール「アーネストボーイ」は、永年にわたってダイヤモンドレコード針のトップメーカーであった当社が、ダイヤモンド加工に最適化し生み出したホイールです。

非常に硬度が高いダイヤモンドを加工するため、優れた切れ味を有しています。層によるバラつきが少ない安定した寿命を有するため、NC研削盤などによる自動化を容易に行えます。切削工具等で使用されるPCD/PCBNの加工でも優れた能力を発揮します。

特長

刃先品質が高い

エッジのチッピングが小さく、5µm以下も可能です。
逃げ面がだれて凸状にならず、平面に加工できます。

寸法を出しやすい

層によるバラつきが少なく、寿命が安定しているため、設定した寸法に仕上げられます。
特にNC研削盤で有効です。

加工時間が短い

切れ味が良いため、短時間でワークを加工できます。

トータルコストダウン

研削比が大きく、加工時間が短いため、トータルコストダウンができます。

用途

用途	素材
工具研削	ダイヤモンド焼結体（PCD）、CBN焼結体（PCBN）、超硬合金、ダイヤモンド、CVDダイヤモンド
精密部品加工	サファイア、ルビー、水晶、ガラス

PCD/PCBN 研削での使用法

ホイール選択	PCD	中	SD800N160V
		仕上げ	SD1500N160V
	PCBN	中～仕上げ	SD800N100V
研削盤	工具研削盤 円筒研削盤 平面研削盤など		研削盤の剛性は高い方が良いが、切れ味が優れるため通常の研削盤でも十分使用できます。
研削条件	周速度	800～ 1200m/min	速くするとホイールの減りは少なくなりますが、切れ味は下がります。 遅くすると切れ味は上がりますが、ホイールの減りは大きくなります。
	切り込み速度（例）	中 0.15mm/min	切り込み速度が大きすぎるとワークのチッピングが大きくなったり、ホイール面に過負荷がかかるため、ホイールを無駄に消耗してしまうことになります。
		仕上げ 0.1mm/min
	ドレッシング	スティック ドレッサー	常時または間欠的に行って下さい。PCD/PCBN研削では切屑がほとんどでないため、ホイール面が目つぶれ状態になりやすくドレッシングが必要です。 ドレッシング条件を最適化することで、常によい切れ味が得られ、ホイールの無駄な減りも少なくすることができます。
	ツルーイング	GC砥石	駆動式ツルーイング/ドレッシング装置などにより行って下さい。
	研削液	水溶性研削液	駆動式ツルーイング/ドレッシング装置などにより行って下さい。

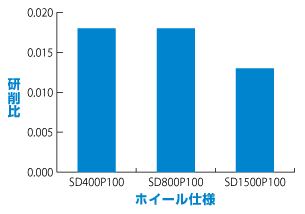

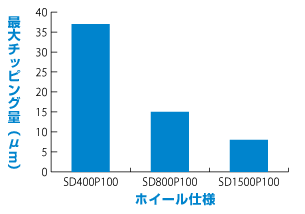

PCD研削における性能
