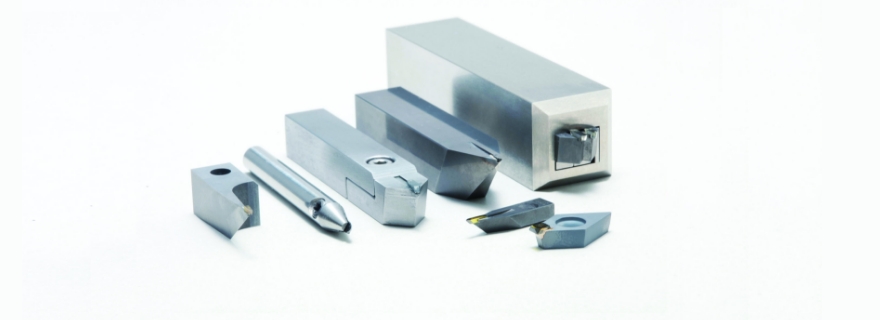

単結晶ダイヤモンドバイト・単結晶ダイヤモンドエンドミル

超精密切削や
良質な仕上げ面加工に最適

当社は、レコード針の製造で培った単結晶ダイヤモンドの先端微細加工技術を駆使し、精密部品・精密金型加工などに適したシャープな刃先を形成した単結晶ダイヤモンドバイト・単結晶ダイヤモンドエンドミルを提供しています。

機械加工における被削材の高精度化、高能率化や難削材への対応を要求される今日、これらの条件を満たす工具の必要性が増え、単結晶ダイヤモンドを使用した工具を求める領域は拡大しています。

当社では、これらのユーザーニーズに対応するため、各種のバイト・エンドミルを設計・製作しており、拡大するニーズに合わせた完全カスタマイズ工具の設計・製作にも対応しております。

特長

1. 永年の経験を活かした独自の選定を行い、高品質な単結晶ダイヤモンドを使用。
2. X線反射ラウエ法を用いた独自の結晶方位決定により、品質・寿命が安定。
3. ダイヤモンドとシャンクは強固に固定され、断続切削にも対応可能。
4. 刃先は、超精密研磨が施され非常にシャープなエッジが構成されています。
5. シャンクとホルダーを分割し、機械へのセットが容易に行え作業時間を短縮。
6. シャンク及びホルダー材質は、超硬合金、ステンレス、鉄系材料などを使用。
7. ワーク形状、加工条件など条件や用途に合わせた各種工具を設計、製作いたします。

単結晶ダイヤモンドバイト

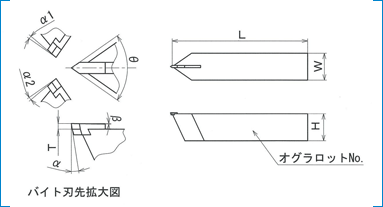

剣バイト

微細な切削加工に適した剣平バイトです。

優位性

• 角度の割り出し精度が高い。
• 切れ刃先端部のダレを非常に小さく出来る。50nm以下に加工可能。
• 刃先寸法を1µm以下に仕上げることも可能。

用途例

• 超精密3次元微細加工
• マイクロレンズアレイ金型
• 延性モード切削
• MEMS部品
• 液晶ディスプレイ導光板金型
• 各種精密部品加工

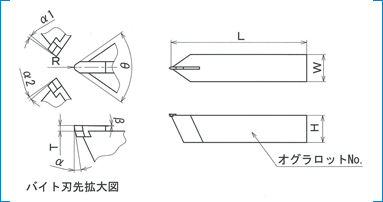

Rバイト

精密金型や精密部品加工に適したRバイトです。

優位性

• 各種精密金型加工に対応。
• R寸法を大きくすることで平面加工にも適応でき、良質な切削面が得られます。

用途例

• 超精密3次元微細加工
• ピックアップレンズ金型
• 延性モード切削
• マイクロレンズアレイ金型
• 液晶ディスプレイ導光板金型
• 精密部品などの鏡面切削

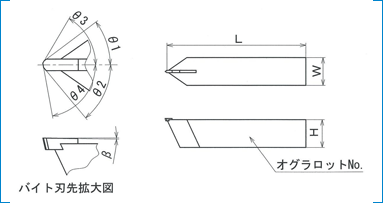

多角バイト

カスタムメイドにて微細・複雑な刃先形状を形成する多角バイトです。

優位性

• 角度の割り出し精度が高い。
• 超精密3次元加工に適している。
• 完全カスタマイズで切れ刃形状を形成。

用途例

• 超精密3次元微細加工
• MEMS部品
• 延性モード切削
• 各種精密部品の加工

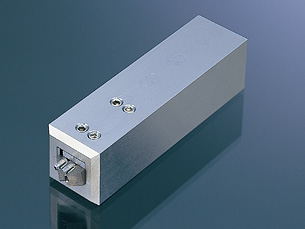

特殊バイト

完全カスタムメイドにて製作する特殊バイトです。

優位性

• 2種のRバイトを装着し、高精度に刃先の位置出しを行うことで、高効率切削が可能。
• 2種の剣バイトを装着し、高精度に刃先の位置出しを行うことで、ピッチ精度の高い効率切削が可能。
• バニシングツールとして使用し、良好な仕上げ加工面を得られる。

用途例

• 高効率な精密平面加工
• 各種精密部品の仕上げ加工
• 高効率切削加工

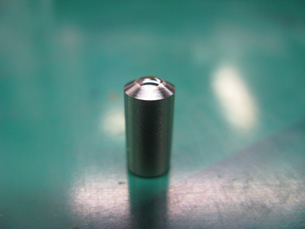

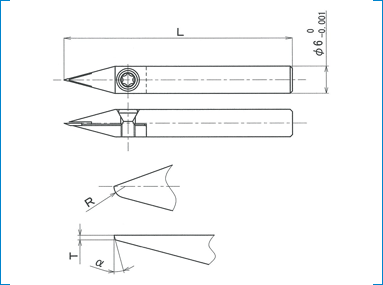

超精密三次元加工用 ダイヤモンドエンドミル

ボールエンドミル、V溝加工用エンドミルなど。

優位性

• 回転中心に対する切れ刃の位置ズレが小さいため、削り残しが出ない。
• 超精密3次元微細加工に適している。

用途例

• 超精密3次元微細加工
• 各種精密部品加工
• マイクロレンズアレイ金型
• MEMS部品
